天然氣中水分的存在往往會造成嚴重的后果：含有CO2和H2S的天然氣在有水存在的情況下形成酸而腐蝕管路和設備；在一定條件下形成天然氣水合物而堵塞閥門、管道和設備；降低管道輸送能力，造成不必要的動力消耗。水分在天然氣的存在是非常不利的事，因此，需要脫水的要求更為嚴格。在分離塔和吸收塔內頂部安裝的除沫器種類繁多，而塔的體積較大，在除沫器安裝時需將除沫器分塊組裝成圓盤狀進行安裝，而除沫器拼接塊的接縫會影響除水效果，普通的除沫器結構和效果單一，不能近一步對水滴凝聚產生更好的過濾效果，因此需要一種全面的脫水除沫器。

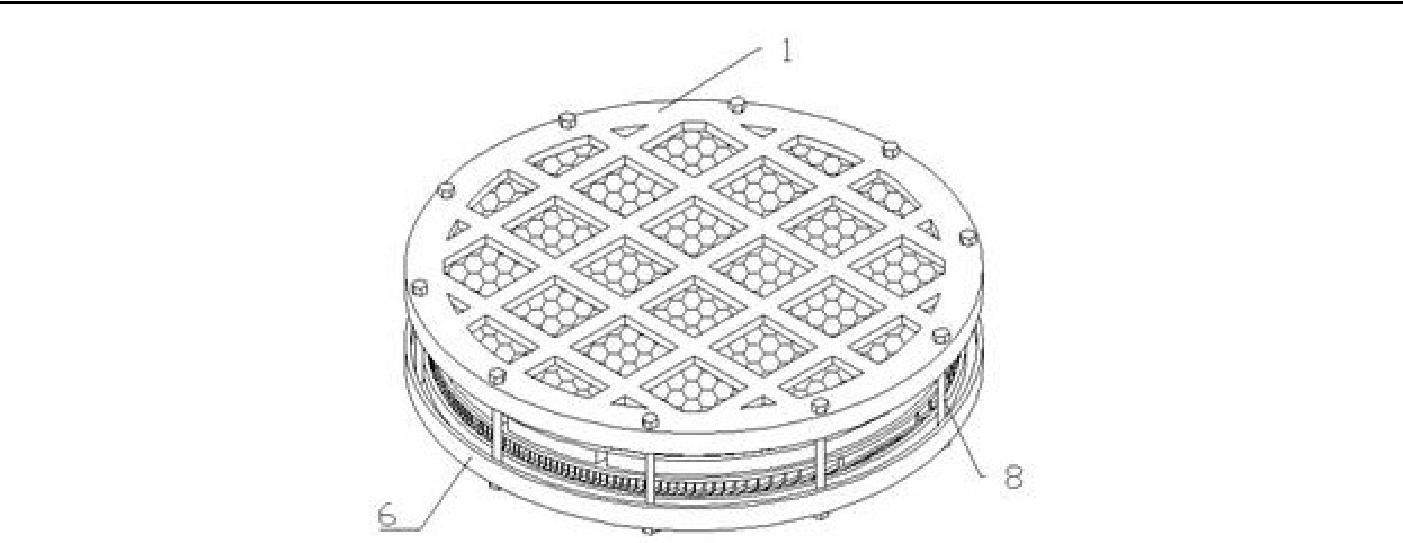

一種天然氣脫水除沫器，包括頂蓋、上絲網、下絲網、除沫板、底蓋、圍邊、插槽、螺柱、絲網塊、包邊、接縫、通氣孔，所述除沫器由上至下依次連接有頂蓋、上絲網、下絲網、除沫板和底蓋，所述圓形頂蓋和底蓋外側包有垂直蓋體的圍邊，所述圍邊內側設有U型插槽，所述插槽與蓋體開有圓形通孔，所述頂蓋與底蓋由螺柱穿過插槽內的通孔連接，所述上絲網和下絲網由絲網塊組裝而成，每一個絲網塊周圍都設有包邊，所述絲網塊的包邊連接處生有接縫，所述絲網塊所述除沫板由截面為Z型的板體陣列連接而成，所述除沫板內部板體之間的空隙為Z型通氣孔。
所述上絲網和下絲網材質相同，都采用不銹鋼絲編織而成，除沫板采用PP材質。所述上絲網和下絲網的接縫錯開連接，上下接縫不在同一平面上。與現有技術相比，本發明具有以下優點：本發明的除沫器采用三層除沫的方式連接，最底層的除沫板采用Z型結構使氣體不能豎直穿過，使氣體內少部分水分凝聚在除沫板上，水滴聚集下滑，而上絲網和下絲網接縫錯開不在同一豎直面上，避免了混合氣體直接從接縫中穿過，改善了傳統除沫器拼接樣式，增加了水滴凝聚面積，除沫板PP材質環保無污染，網狀不銹鋼絲網耐腐蝕，不易斷裂，使用壽命長。
